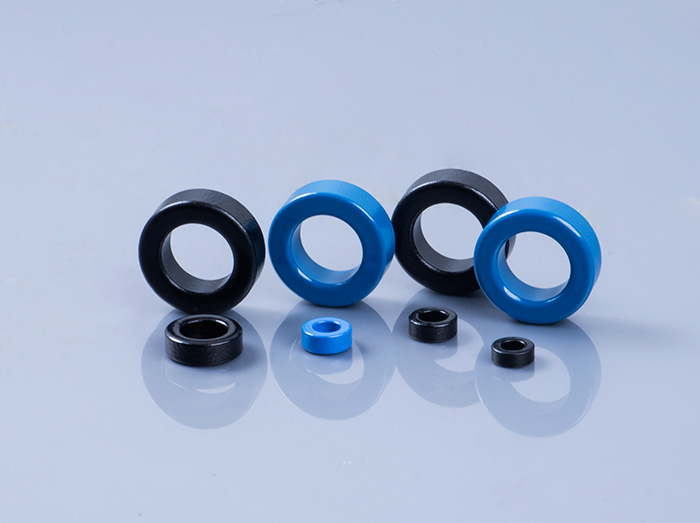

美瑞克微分享鐵硅鋁磁環繞線方法

電感上的雜散電容來自兩個方面，一個是繞線之間的電容，另一個是繞線與磁芯之間的電容。匝間電容與線圈的繞法、匝數有關，繞線與磁芯之間的電容與磁芯材料有關。下面美瑞克小編為您分享鐵硅鋁磁環繞線方法。

減小電感的雜散電容從兩個方面入手。首先，如果磁芯是導體，應該先減小繞線與磁芯之間的電容。減小繞組與磁芯之間的電容的方法是，在繞組與磁芯之間加一層介電常數較低的絕緣材料，增加繞阻與磁芯之間的距離。解決了繞組與磁芯之間的寄生電容問題后，可以通過下面的鐵硅鋁磁環繞線方法減小匝間電容：

1.盡量單層繞制：空間允許時，盡量使用較大的磁芯，這樣可使線圈為單層，有效地減小匝間電容。

2. 輸入輸出遠離：無論制作什么形式的電感，線圈的輸入和輸出都應該遠離，否則輸入和輸出之間電容會將整個電感短路。

3.多層繞制的方法：線圈的匝數較多，必須多層繞制時，要向一個方向繞，邊繞邊重疊，不要繞完一層后，再往回繞。

4.分段繞制：在一個磁芯上將線圈分段繞制，這樣每段的電容較小，并且總的寄生電容是兩段上的寄生電容的串聯，總?cè)萘勘让慷蔚募纳萘啃　?

5. 多個電感串聯起來：可以將一個大電感分解成一個較大的電感和若干電感量不同的小電感，將這些電感串聯起來，可以使電感的帶寬擴展。
