美瑞克微|如何削減鐵硅鋁磁環電感的電磁攪擾

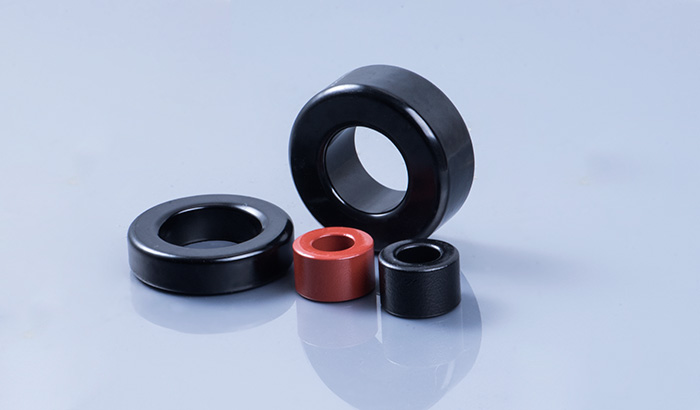

鐵硅鋁磁粉芯的組成包含有85 %鐵(Fe)，9%硅(Si)和6%鋁合金粉(Al)，具有高儲能、高飽滿磁通密度以及高溫下性能安穩的長處，是一種低損耗和相對高飽滿度的資料。然鐵硅鋁磁環電感繞制有必定的技巧，不然容易發生電磁攪擾。削減鐵硅鋁磁環電感的電磁攪擾技巧有六點，美瑞克微小編帶您一起了解一下。

１、添加繞阻與磁芯之間的間隔

假如磁芯是導體，在繞組與磁芯之間加一層介電常數較低的絕緣資料，添加繞阻與磁芯之間的間隔即可。

２、盡量單層繞制

空間答應時，盡量運用較大的磁芯，這樣可使線圈為單層，有效地減小匝間電容；

３、多層繞制的方法

線圈的匝數較多，有必要多層繞制時，要向一個方向繞，邊繞邊堆疊，不要繞完一層后，再往繚繞；

４、分段繞制

在一個磁芯大將線圈分段繞制，這樣每段的電容較小，而且總的寄生電容是兩段上的寄生電容的串聯，總?cè)萘勘让慷蔚募纳萘啃。?

５、多個電感串聯起來

能夠?qū)⒁粋€大電感分解成一個較大的電感和若干電感量不同的小電感，將這些電感串聯起來，能夠使電感的帶寬擴展；

６、輸入輸出遠離

無論制作什么形式的電感，線圈的輸入和輸出都應該遠離，不然輸入和輸出之間電容會將整個電感短路。
